1、產品細節圖
一、簡介
BX-C1此款傳感器是一款采用光電檢測糾偏材料跑偏材料跑偏而輸出電信號的檢測器，該檢測器具有調節靈敏度簡單等特點，可廣泛應用于對邊的糾偏控制系統。該款檢測器具有一路模擬量輸出可以適配模擬糾偏，另外還有可設置精度的兩路開關量輸出可以適配開關量的糾偏控制器，具有使用方便、操作簡單。

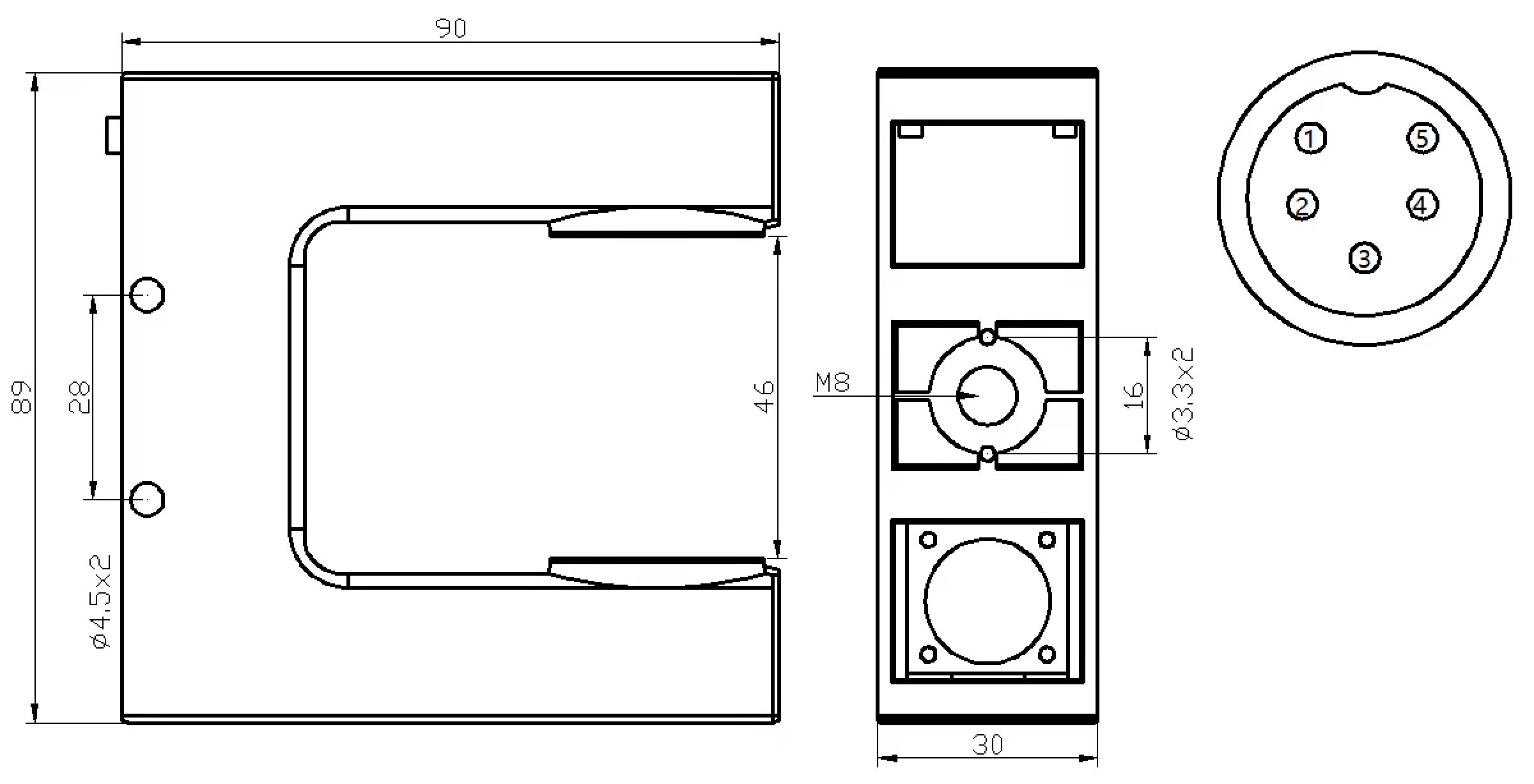

二、外型尺寸及插頭腳位說明
三、技術參數
型號BX-C1 | |
探頭直徑 | 16MM |
有效檢測范圍 | ±4MM |
工作電壓 | DC 10-15V/50MA |
模擬量輸出 | DC 2-6.5V(不受面板設置影響） |
開關量輸出 | 兩路集電極開路輸出（OC/NPN) |
靈敏度設置 | 靈敏度自動校準/開關量輸出可設置糾偏精度 |
四、設置方法
4-1靈敏度設置：該檢測器的靈敏度采用自動校準法，用戶僅需要在檢測器沒有糾偏材料遮擋探頭時按一下設置按鍵，此時一側的指示燈閃爍提示2秒，然后把糾偏材料遮擋住探頭后再次按設置鍵，此時另一側的指示燈閃爍提示2秒，設置便自動完成。
4-2開關量輸出對應檢測精度設置：該檢測器的數字量輸出鎖對應的檢測范圍可以設置大小，用戶根據糾偏精度和防止糾偏產生震蕩現象可進行適當?shù)脑O置選擇。方法為安裝設置按鍵大于8秒，當出現所有指示燈閃爍時松開，繼續點按按鍵即可選擇范圍，此時指示燈以中間紅燈為中心兩側燈亮為輸出的范圍，選擇完成后按住按鍵大于5秒直到所有燈閃爍時松開按鍵退出設置。
